10月13日，隨著最后一榀桁架提升到預定位置，一座形似“水滴型”的建筑外觀雛形初現，青島東方伊甸園項目熱帶雨林溫室館順利實現鋼結構主拱合攏。作為項目施工建設的標志性節點，這意味著項目施工將進入新階段，駛?cè)肟燔嚨馈?/span>

      熱帶雨林溫室館是青島東方伊甸園項目的核心場館，單體建筑面積34133平方米，館內以高山源地、瀑布落水為視覺中心，通過高空步道可以縱覽整個雨林，同時領略包括冰川、瀑布、雷電、雨林、暗河、沼澤、漩渦等幾乎所有水的形態，帶來非凡的視覺沖擊力。

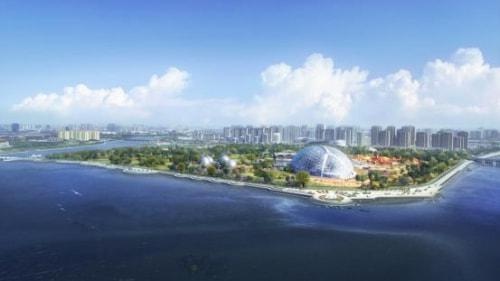

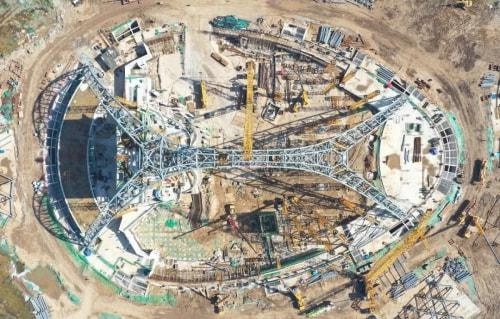

      該場館整體結構呈近似橢圓的“水滴形”，仿佛一顆“生命水滴”般。場館采用大跨度鋼結構進行吊裝拼接，最大跨度194米，最大寬度135米，最大高度達57.4米，鋼結構最大拼裝重量達149噸，施工難度非常大。其結構形式為主拱（X型立體主桁架）+單層網殼，這是亞洲最大跨度的單層網殼結構。

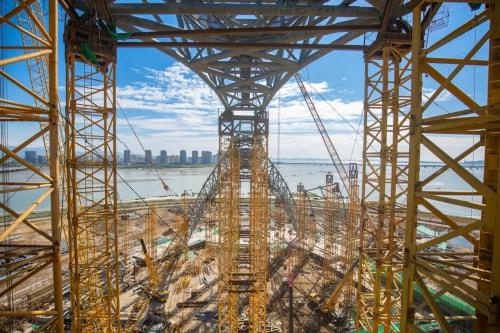

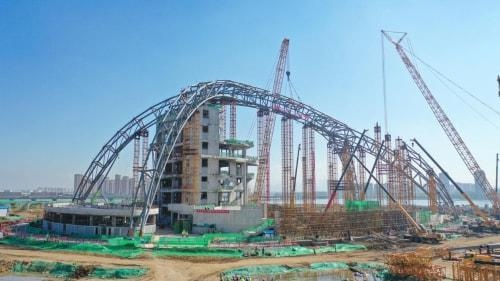

      作為整個項目建設的重點和難點，熱帶雨林溫室館鋼結構跨度極大，為此項目采用“主拱分段、網殼分區”方式將主拱分為11段、網殼分為23組單元，搭建117組支撐胎架，以主拱優先、網殼跟進的安裝步驟進行合理施工。針對X型主拱施工，項目專門采用“地面立式拼裝+分段吊裝+嵌補安裝”兩邊安裝、中間合攏的方式，確保主拱合攏順利完成。

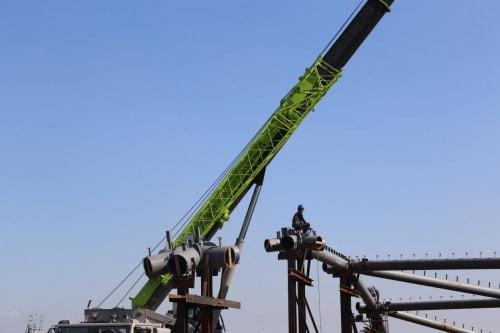

      過程中，為保證鋼結構焊接的準確性、安全性，項目不斷改進施工工藝，通過將鋼結構分段節，在地面制作完成每段主體結構后，再由400噸履帶吊分段節將將其吊在空中作業組裝，最后由焊工師傅完成焊工師傅，打磨成型。此外，為克服服吊裝過程中構件結構重、跨度大、空間姿態調整難度高等施工重難點，項目團隊開展全方位高精度模擬分析20余次，以確定構件重心及吊點綁扎位置，確?？臻g姿態符合安裝要求。

      接下來，青島東方伊甸園項目將開展“熱帶雨林溫室”館網殼結構施工，預計今年12月完成鋼結構整體施工。入口場館目前正在進行金屬幕墻和金屬屋面施工，預計明年2月完工。其余兩個場館目前正處于施工前的準備階段。該項目建成后，將集集生態環保、海洋文明、文化娛樂、科研教育等內容于一體，打造青島生態旅游新地標。

來源：中國山東網
